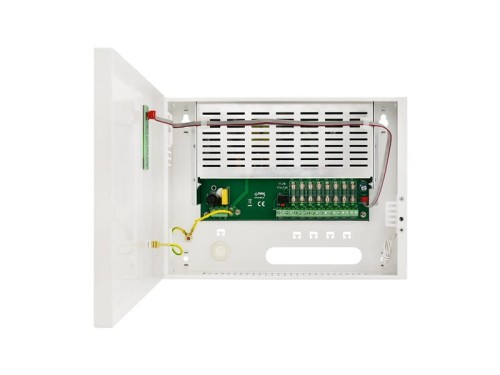

HPSDC-12V4X1A Zasilacz stabilizowany 12V-15V 4A, 4 wyjścia
Opis
Zasilacze stabilizowane serii HPSDC przeznaczone są do zasilania kamer HD lub innych urządzeń wymagających stabilizowanego napięcia o wartości 12 V DC. Napięcie wyjściowe regulowane jest potencjometrem w zakresie 12 – 15 V DC. Zasilacz posiada 4 wyjścia (w zależności od modelu), zabezpieczonych niezależnie bezpiecznikami topikowymi. Awaria (przeciążenie, zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego Fn i odłączenie odpowiadającego wyjścia AUXn od zasilania. Zasilacze są wyposażone w zabezpieczenia przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe. Zostały umieszczone w obudowie metalowej wyposażonej w panel sygnalizacyjny oraz w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).
Cechy i funkcje
Cechy zasilacza:
· napięcie zasilania ~200 - 240 V
· 4 wyjścia zabezpieczonych bezpiecznikami
· wysoka sprawność (do 86%)
· regulacja napięcia wyjściowego 12 - 15V DC
· sygnalizacja optyczna LED
· wyjście techniczne FPS sygnalizacji zadziałania bezpiecznika
· zabezpieczenia:
· przeciwzwarciowe SCP
· nadnapięciowe OVP
· przepięciowe
· przeciążeniowe OLP
· antysabotażowe: otwarcie obudowy
· gwarancja – 2 lata od daty produkcji
Specyfikacja
|
Model |
HPSDC-12V4x1A |
|
Napięcie wejściowe |
200 ÷ 240 V AC, 50/60 Hz |
| Prąd wejściowy | 0,5 A |
| Sprawność | 86% |
|
Napięcie wyjściowe |
12÷15 V DC regulowane |
|
Prąd wyjściowy ciągły |
4 A @ 12V |
| Ilość wyjść | 4 x 1A |
| Zakres prądowy | 0÷4A |
| Moc maksymalna | 48 W |
| Tętnienia napięcia | 50 mVpp |
| Ochrona przeciwzwarciowa | bezpieczniki topikowa szybkie |
| Ochrona przeciążeniowa | 105% - 150% mocy zasilacza, automatyczny powrót |
| Ochrona nadnapięciowa | > 19V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1min.) |
| Ochrona przepięciowa | warystory |
| Zabezpieczenie w obwodzie 230V | bezpiecznik topikowy T3,15A |
|
Temperatura pracy |
-10°C ÷ 40°C |
| Wilgotność | 20÷90% |
|
Obudowa |
metalowa |
|
Wymiary |
270 x 200 x 67 [+/-2 mm] dystans od podłoża: 8 mm |
